Skema instalasi pipa air rumah yang benar memetakan aliran dari sumber ke 5 titik kritis, yaitu kran dapur, kamar mandi utama, kamar mandi kedua, mesin cuci, dan keran halaman. Banyak rumah memasang pipa asal tersambung, lalu heran kenapa kran dapur melemah setiap mesin cuci mengisi. Peta lengkap 5 elemen utama ini memberi Anda rentang pilihan sebelum beli material.
Masalahnya berubah ketika rumah dihuni penuh. Satu orang mandi, satu mencuci piring, mesin cuci mengisi tabung. Tekanan yang tadinya cukup tiba-tiba terbagi tiga. Di sinilah skema jalur menentukan, bukan sekadar merek pipa yang dipakai.
Kenapa Pipa Penting Dipahami Sebelum Mulai
Tandon air berkapasitas 500 liter menopang keluarga 4 orang selama 1 hari tanpa pasokan PDAM masuk. Angka ini penting karena tandon menentukan gravitasi dan cadangan, dua hal yang mengatur kencangnya semua kran di bawahnya.
Apa yang terjadi kalau skema salah sejak awal? Jalur utama terlalu kecil membuat semua cabang berebut debit. Pompa menyala terlalu sering karena tekanan turun naik. Tagihan listrik ikut naik karena pompa bekerja 8–12 kali sehari padahal kebutuhan normal hanya 3–5 kali.
Kenapa peta jalur lebih dulu daripada belanja pipa? Karena diameter dan jenis pipa mengikuti beban tiap cabang. Jalur utama menanggung semua titik, cabang hanya menanggung satu kran. Salah urutan berarti bongkar ulang, dan biaya bongkar pasang ulang mencapai Rp150 ribu–Rp250 ribu per titik.
Kapan skema ini paling terasa gunanya? Saat renovasi dapur atau tambah kamar mandi. Tanpa peta, tukang menyambung ke pipa terdekat. Hasilnya aliran lama ikut melemah. Dengan peta, titik baru dapat cabang sendiri dari jalur utama.
5 Elemen Inti Pipa untuk Rumah Tinggal
Pipa PVC berdiameter 1/2 inci (21 mm) lazim dipakai untuk jalur cabang ke kran dapur dan kamar mandi. Diameter ini pas untuk satu titik pakai dengan debit 10–12 liter per menit pada tekanan 1–2 bar.
Elemen pertama adalah sumber air. PDAM, sumur bor, atau sumur gali masuk lewat meteran ke tandon bawah atau langsung ke pompa. Pipa galvanis 3/4 inci lazim dipilih di segmen ini karena tahan benturan dan tekanan hisap pompa sampai 4 bar.
Elemen kedua adalah tandon. Tandon atas atau bawah menentukan sistem gravitasi atau pompa pendorong karena tandon atas setinggi 4 meter memberi tekanan alami sekitar 0,4 bar ke lantai di bawahnya. Kapasitas 500–1000 liter menutup kebutuhan harian keluarga 4–5 orang.
Elemen ketiga adalah jalur utama. Pipa galvanis atau PPR 3/4 inci mengalirkan air dari tandon ke manifold pembagi. Jalur ini tidak boleh dicabang sembarang karena setiap cabang mencuri debit. Prinsipnya satu jalur utama lurus, cabang keluar lewat tee 90 derajat.
Elemen keempat adalah cabang ke 5 titik kritis. Kran dapur, dua kamar mandi, mesin cuci, dan keran halaman masing-masing dapat jalur sendiri dari manifold. Kalau bicara soal pipa PVC untuk air bersih, jenis AW dengan tebal 2–3 mm tahan tekanan 10 bar sehingga cocok untuk cabang dingin di dalam tembok.

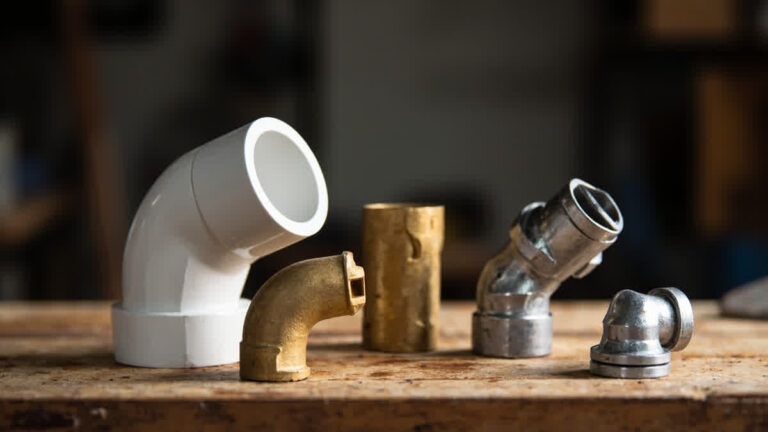

Elemen kelima adalah valve dan fitting. Valve kuningan bertekanan kerja 10 bar dipasang selepas meteran dan di tiap cabang agar satu titik bisa ditutup tanpa mematikan seluruh rumah. Fitting elbow tiap belokan 90 derajat menurunkan tekanan sekitar 0,1 bar, jadi belokan tajam sebaiknya kurang dari 6 buah per jalur.
Banyak orang menyatukan jalur mesin cuci dengan kran dapur agar hemat pipa. Penghematan 3–4 meter pipa itu terasa kecil di awal. Mekanismenya sederhana, mesin cuci mengisi 40–60 liter sekaligus sehingga debit cabang tersedot penuh selama 5–8 menit. Akibatnya kran dapur hanya menetes selama mesin mengisi, dan kondisi ini berulang setiap hari cuci.
Setelah 5 elemen jelas, pertanyaan berikutnya adalah bagaimana aliran benar-benar bergerak dari tandon ke kran. Bagian itulah yang dibahas mekanisme di bawah.
Cara Kerja Mekanisme Angle
Pipa galvanis berdiameter 3/4 inci (26,9 mm) membawa air dari tandon sebagai jalur utama sebelum dipecah ke cabang 1/2 inci. Perbedaan diameter ini menciptakan cadangan debit, jadi satu kran dibuka penuh tidak langsung menghabiskan jatah kran lain.
Bagaimana air bergerak dalam skema ini? Gravitasi atau pompa mendorong air lewat jalur utama ke manifold. Manifold membagi ke 5 cabang lewat fitting tee. Setiap cabang punya valve sendiri. Tekanan terbagi rata karena diameter utama 1,5 kali diameter cabang.
Kenapa manifold lebih stabil daripada sambung seri? Pada sambung seri, kran kedua mendapat sisa dari kran pertama. Pada manifold, semua cabang berangkat dari titik yang sama. Efeknya terukur, buka dua kran sekaligus menurunkan debit tiap kran sekitar 20–30 persen, bukan 60–70 persen seperti sambungan seri.
Memetakan 5 elemen utama memberi Anda peta lengkap sebelum belanja. Inilah inti mekanisme angle di halaman ini, satu gambar utuh dari sumber ke titik pakai, bukan potongan satu aspek. Efeknya keputusan diameter dan jenis pipa mengikuti beban nyata tiap jalur.
Kapan sistem gravitasi cukup dan kapan perlu pompa pendorong? Tandon atas setinggi 4 meter memberi 0,4 bar, cukup untuk 1 lantai di bawahnya. Rumah 2 lantai butuh tandon di atas dak lantai 2 atau pompa pendorong 125 watt yang menaikkan tekanan ke 1,5–2 bar.
Jalur Dingin dan Jalur Panas
Jalur dingin memakai PVC atau PEX karena suhu air di bawah 40 derajat Celsius. Pipa PEX berumur pakai 25 tahun pada tekanan 6 bar air dingin rumah sehingga lazim dipilih untuk instalasi dalam dak yang sulit dibongkar.
Jalur panas butuh PPR PN20 yang tahan suhu 70 derajat Celsius dan tekanan 20 bar. Jangan pakai PVC untuk air panas karena PVC melunak di atas 60 derajat Celsius dan sambungan lemnya retak dalam 6–12 bulan. Detail teknik sambungnya dibahas di cara memasang pipa PEX yang memakai sistem compression tanpa lem sehingga tahan muai panas sampai 5 mm per meter.
Manifold Pembagi 5 Cabang
Manifold kuningan 5 lubang berdiameter masuk 3/4 inci dan keluar 1/2 inci menjadi jantung skema ini. Setiap lubang keluar dipasang valve mini sehingga kebocoran di satu titik tidak melumpuhkan 4 titik lain.
Biaya manifold kuningan 5 lubang sekitar Rp250 ribu–Rp400 ribu per unit di toko material kota besar. Angka ini kecil dibanding biaya bongkar tembok Rp500 ribu–Rp800 ribu per titik kalau jalur seri bocor dan harus dilacak.
Standar dan Regulasi yang Perlu Diketahui
Valve kuningan bertekanan kerja 10 bar wajib dipasang selepas meteran PDAM sebagai stop kran utama. Aturan PDAM di banyak kota mensyaratkan pelanggan memasang stop kran sendiri selepas meteran agar perbaikan dalam rumah tidak mengganggu jaringan luar.
Apa standar pipa yang berlaku? SNI 06-0084 untuk PVC dan SNI 7531 untuk PPR mengatur dimensi dan tekanan. Pipa berlabel SNI mencantumkan diameter luar, tebal dinding, dan kelas tekanan. Tanpa label ini, tebal pipa tidak terjamin dan risiko pecah pada 6–8 bar meningkat.
Bagaimana dengan air minum langsung? Pilih pipa berlabel food grade untuk jalur kran dapur yang diminum. Pipa non food grade melepaskan zat timbal di atas ambang 0,01 mg per liter setelah 2–3 tahun pemakaian. Bedanya terlihat dari sertifikat pada kemasan, bukan dari warna pipa.
Kapan perlu izin atau teknisi bersertifikat? Sambungan baru PDAM dan pemasangan pompa sumur dalam di atas 40 meter umumnya dikerjakan rekanan resmi. Kesalahan sambungan ke jaringan PDAM menyebabkan kontaminasi balik dan denda sesuai peraturan daerah masing-masing.
Risiko apa yang muncul kalau standar diabaikan? Pipa tertanam tanpa sleeve korosi 2 kali lebih cepat di tanah lembap tropis. Sambungan tanpa seal tape bocor rembes dalam 3–6 bulan. Rembesan dalam tembok memicu jamur dan cat mengelupas seluas 1–2 meter persegi di sekitar titik bocor.
Tabel Keputusan Pipa untuk Rumah Anda
Pipa PEX berumur pakai 25 tahun pada tekanan 6 bar air dingin rumah sehingga cocok untuk jalur tanam jangka panjang. Tabel di bawah merangkum kisaran biaya lokal per meter lari agar Anda bisa menghitung total sebelum belanja.
Kenapa tabel biaya penting di halaman peta? Karena skema tanpa angka hanya jadi gambar. Dengan kisaran Rp per meter, Anda bisa mengalikan panjang jalur hasil pemetaan dan mendapat estimasi belanja dalam 10 menit.
| Jenis pipa | Diameter lazim | Biaya material Rp/m | Jasa pasang Rp/m | Cocok untuk |
|---|---|---|---|---|
| PVC AW | 1/2 inci | 15.000–25.000 | 20.000–35.000 | Cabang dingin 1 titik |
| PVC AW | 3/4 inci | 25.000–40.000 | 25.000–40.000 | Jalur utama pendek |
| PPR PN10 | 1/2 inci | 35.000–55.000 | 40.000–60.000 | Cabang tanam dak |
| PEX | 16 mm | 45.000–70.000 | 35.000–50.000 | Jalur fleksibel tanam |
| Galvanis | 3/4 inci | 60.000–90.000 | 50.000–75.000 | Hisap pompa, luar tembok |
| TOTAL estimasi rumah 36/60 (60 m pipa) | campuran | 1,8 jt–3,2 jt | 1,5 jt–2,8 jt | 5 titik kritis lengkap |
Bagaimana membaca tabel ini? Kalikan panjang jalur Anda dengan kolom biaya. Rumah tipe 36 dengan total 60 meter pipa campuran PVC dan PPR menghabiskan material Rp1,8 juta–Rp3,2 juta plus jasa Rp1,5 juta–Rp2,8 juta. Total Rp3,3 juta–Rp6 juta untuk 5 titik kritis lengkap dengan manifold dan valve.
Kalau bicara soal ukuran pipa air rumah tinggal, patokannya sederhana karena jalur utama 3/4 inci dan cabang 1/2 inci menutup 90 persen kebutuhan rumah 1–2 lantai. Naik ke 1 inci hanya perlu bila jarak tandon ke manifold melebihi 20 meter atau titik pakai lebih dari 7 buah.
Saudara-saudara di cluster pipa membahas axis berbeda. Halaman PILLAR ini membahas axis Angle dengan fokus peta instalasi pipa air rumah tangga 5 titik kritis, bukan axis ukuran semata atau jenis material semata. Setelah peta ini jelas, Anda bisa mendalami tiap aspek lewat artikel sibling yang ditautkan di atas.
Langkah konkret berikutnya, gambar denah rumah di kertas, tandai 5 titik pakai, tarik garis dari tandon ke manifold lalu ke tiap titik. Ukur panjang garisnya, kalikan dengan angka tabel, dan Anda sudah memegang estimasi belanja sebelum tukang datang.
