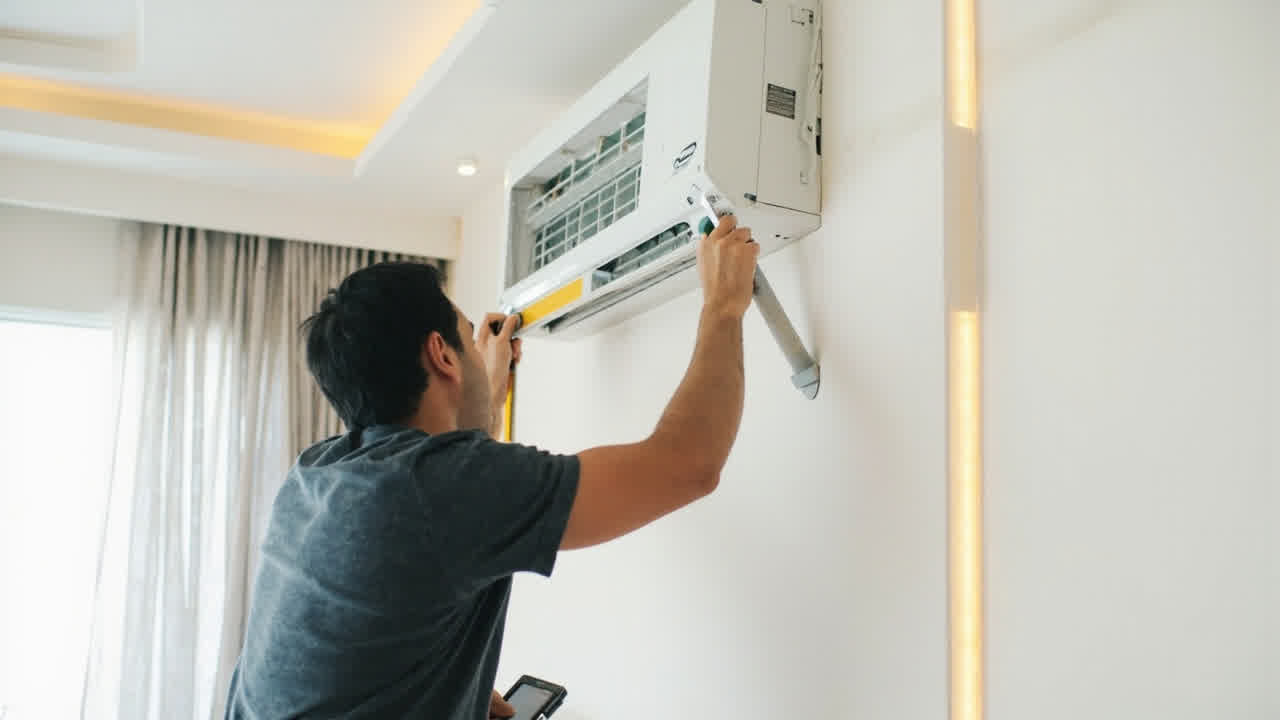

Cara Pasang AC Split: Panduan Lengkap Step-by-Step

Banyak orang mengira bahwacara pasang AC splithanya sebatas menempelkan unit di dinding dan mencolokkan kabel ke stopkontak. Padahal, memasang penyejuk udara ini melibatkan sistem refrigeran tertutup, jalur drainase yang presisi, hingga proses vakum yang krusial untuk memastikan unit tidak bocor atau boros listrik. Kesalahan kecil dalam proses pemasangan, seperti pipa yang tertekuk atau tidak divakum, sering kali menjadi penyebab utama mengapa AC baru terasa tidak dingin atau cepat rusak dalam hitungan bulan.

Di tengah iklim tropis Indonesia dengan kelembaban udara yang sering mencapai di atas 70%, pemasangan yang asal-asalan akan membuat kompresor bekerja ekstra keras untuk melawan panas dan uap air yang terjebak di dalam pipa. Jika Anda baru saja membeli unit dan ingin tahu bagaimana urutan kerja yang benar, memahami mekanisme dasar instalasi adalah langkah pertama untuk melindungi investasi Anda. Dengan pemasangan yang tepat, AC Split Anda tidak hanya akan mendinginkan ruangan dengan cepat, tetapi juga menjaga tagihan listrik tetap stabil karena beban kerja mesin yang efisien.

Lalu, apa saja yang sebenarnya terjadi di balik dinding saat teknisi mulai melubangi tembok dan menyambungkan pipa tembaga? Artikel ini akan mengupas tuntas langkah-langkah teknis instalasi yang sering kali diabaikan, mulai dari persiapan alat hingga verifikasi akhir agar unit berfungsi optimal sejak hari pertama. Sebelum memulai, pastikan Anda sudah memilih kapasitas AC yang tepat agar daya pendinginan sesuai dengan volume ruangan yang akan dipasang.

Kenapa Pemasangan AC Split Tidak Semudah yang Dikira

Memasang unit pendingin udara di rumah-rumah Indonesia memiliki tantangan tersendiri, terutama terkait suhu lingkungan yang bisa mencapai 36°C di siang hari. AC Split yang umum digunakan biasanya memiliki kapasitas 0.5 hingga 2 PK dan dirancang sebagai unit dinding yang memisahkan antara evaporator (indoor) dan kompresor (outdoor). Pemisahan ini bertujuan untuk mengurangi kebisingan di dalam ruangan, namun konsekuensinya adalah adanya jalur pipa refrigeran yang harus terpasang dengan sangat rapat.

Sering kali, pemilik rumah mengabaikan posisi unit indoor yang terlalu dekat dengan plafon atau sumber panas seperti lampu, yang justru mengganggu sensor suhu mesin. Jika sirkulasi udara di sekitar unit indoor terhambat, sensor akan “salah paham” terhadap suhu ruangan yang sebenarnya, sehingga mesin mati sebelum ruangan benar-benar dingin. Selain itu, pemasangan yang tidak memperhatikan kemiringan pipa pembuangan air akan menyebabkan kebocoran air (netes) di dalam kamar yang bisa merusak wallpaper atau furnitur di bawahnya.

Setelah unit terpasang di bracket, tantangan berikutnya adalah memastikan sambungan pipa tembaga tidak memiliki celah sekecil atom sekalipun. Kebocoran refrigeran R410A atau R32 yang sering digunakan saat ini tidak hanya merusak lingkungan, tetapi juga membuat AC kehilangan kemampuan mendinginkan udara secara bertahap. Itulah mengapa instalasi ini membutuhkan ketelitian lebih dari sekadar pekerjaan pertukangan biasa.

Cara AC Split Bekerja dan Mengapa Setiap Langkah Instalasi Berpengaruh

Sistem pendingin ini bekerja dengan cara menyerap panas dari dalam ruangan melalui evaporator dan membuangnya ke luar melalui unit outdoor. Di dalam pipa tembaga berdiameter 6mm hingga 12mm, mengalir zat pendingin atau refrigeran yang berubah wujud dari cair ke gas secara terus-menerus. Jika di dalam pipa tersebut terdapat udara atau uap air karena proses instalasi yang tidak bersih, maka tekanan kerja yang biasanya berada di angka 8-10 bar akan terganggu.

Uap air yang terjebak di dalam sistem bisa membeku di dalam pipa kapiler dan menyumbat aliran refrigeran, yang pada akhirnya memicu AC overheat dan merusak kompresor secara permanen. Inilah alasan mengapa proses vakum menggunakan pompa khusus menjadi wajib, bukan sekadar pilihan. Udara di dalam pipa harus benar-benar dikeluarkan hingga mencapai level tekanan tertentu agar refrigeran dapat bekerja murni tanpa kontaminasi. Jika Anda ingin memahami lebih dalam tentang jenis-jenis unit dan kapasitasnya, panduan lengkap AC Split: 7 Pilihan Tipe dan Panduan Memilih untuk Rumah bisa menjadi referensi sebelum memutuskan unit mana yang paling sesuai dengan kebutuhan Anda.

Setelah sistem divakum dan dipastikan kedap udara, barulah katup refrigeran dibuka untuk mengisi seluruh jalur pipa. Jika urutan ini dibalik atau dilewati, efisiensi pendinginan bisa turun hingga 20-30%, yang artinya Anda membayar listrik lebih mahal untuk suhu yang kurang dingin. Memahami logika mekanistik ini membantu Anda memantau kerja teknisi agar tidak ada langkah krusial yang dilewati demi mengejar waktu.

Persiapan Material dan Alat Sebelum Hari Instalasi

Sebelum teknisi datang ke rumah, Anda perlu memastikan semua material pendukung sudah tersedia sesuai dengan standar spesifikasi pabrikan. Pipa refrigeran tembaga adalah komponen paling vital; pastikan ketebalannya memadai (minimal 0.6mm) untuk menahan tekanan tinggi refrigeran modern. Selain pipa tembaga, Anda juga memerlukan kabel listrik bermutu tinggi, pipa drainase plastik, dan isolasi pembungkus pipa (isolasi xlpe) untuk mencegah kondensasi di sepanjang jalur pipa.

Berikut adalah daftar material standar yang biasanya dibutuhkan untuk pemasangan baru:

• Pipa tembagasepanjang 3 hingga 15 meter (tergantung jarak indoor ke outdoor).
• Bracket outdooryang kuat dan tahan karat untuk menopang unit di dinding luar.
• Kabel power dan kontroldengan ukuran kawat yang sesuai dengan daya AC.
• Pipa conduituntuk melindungi kabel agar terlihat rapi dan aman dari gigitan tikus.
• Duct tapenon-adhesive untuk membungkus rangkaian pipa dan kabel menjadi satu kesatuan.

Setelah material siap, pastikan akses menuju lokasi pemasangan sudah bersih, terutama jika unit outdoor akan diletakkan di balkon lantai atas atau area yang sulit dijangkau. Persiapan yang matang akan mempercepat proses kerja teknisi yang biasanya memakan waktu sekitar 3 hingga 4 jam untuk satu unit AC standar di rumah tinggal.

Langkah Instalasi AC Split Urutan Demi Urutan

1. Pemasangan Plate Indoor:Tentukan posisi unit indoor, idealnya berjarak 40-60cm dari plafon untuk sirkulasi udara yang maksimal. Pastikan plate terpasang rata menggunakan waterpass agar air pembuangan mengalir lancar ke arah lubang drainase.
2. Pelubangan Dinding:Buat lubang tembus ke luar dengan posisi sedikit miring ke bawah (slope keluar). Hal ini sangat penting agar air kondensasi tidak mengalir balik ke dalam ruangan saat hujan atau saat terjadi penumpukan kotoran di pipa drain.
3. Penyambungan Pipa (Flaring):Ujung pipa tembaga dipotong dan dimekarkan (flaring) untuk disambungkan ke nepel unit indoor dan outdoor. Sambungan ini harus kencang namun tidak boleh terlalu dipaksakan agar pipa tidak retak atau pecah yang memicu kebocoran halus.
4. Pemasangan Unit Outdoor:Letakkan unit outdoor pada bracket yang sudah terpasang kuat. Pastikan ada jarak minimal 30cm dari dinding di belakangnya dan tidak ada penghalang di depan kipas outdoor agar pembuangan panas berlangsung efektif.
5. Proses Vakum:Hubungkan pompa vakum ke katup servis di unit outdoor selama 15-30 menit. Tujuannya adalah membuang udara dan kelembaban hingga mencapai tekanan di bawah 500 microns; langkah ini tidak boleh digantikan dengan teknik “air purging” menggunakan refrigeran bawaan.

Setelah proses vakum selesai dan jarum manifold menunjukkan angka yang stabil (tidak naik kembali), teknisi akan membuka kunci katup refrigeran. Udara dingin akan mulai terasa mengalir dari indoor dalam waktu kurang dari 5 menit setelah mesin dinyalakan. Selama proses ini, periksa juga apakah ada getaran berlebih pada unit outdoor yang bisa menandakan pemasangan bracket yang kurang stabil.

Situasi Khusus Saat Pasang AC di Rumah Indonesia

Di banyak perumahan cluster atau apartemen di Jakarta, ruang untuk unit outdoor sering kali sangat terbatas, misalnya hanya di balkon sempit berukuran 0.8×1 meter. Dalam kondisi ini, posisi outdoor harus diatur sedemikian rupa agar udara panas yang dibuang tidak memantul kembali ke mesin (re-sirkulasi panas), yang bisa menyebabkan unit sering mati sendiri atau trip. Penggunaan deflector atau pengarah hawa panas sering kali menjadi solusi cerdas di ruang sempit seperti ini.

Selain masalah ruang, jenis dinding juga menentukan teknik pemasangan. Dinding bata ringan (hebel) memerlukan baut dynabolt khusus agar bracket tidak goyang, berbeda dengan dinding bata merah yang lebih solid. Jika Anda tinggal di area dengan tegangan listrik yang sering drop di bawah 220V, sangat disarankan untuk memasang stabilizer atau memilih unit AC dengan teknologi low voltage agar kompresor tidak cepat aus akibat kekurangan arus saat start-up. Yang tidak kalah penting adalah memahami perbedaan karakteristik unit; untuk kamar tidur, pertimbangkan apakah Anda membutuhkan perbandingan AC Inverter vs Non-Inverter agar pemilihan unit tidak hanya berpatokan pada harga, melainkan pada efisiensi jangka panjang.

Setelah unit terpasang di balkon atau dinding luar, pastikan jalur kabel terlindungi dengan baik dari sinar matahari langsung dan hujan. Penggunaan pipa conduit tidak hanya soal estetika, tetapi juga mencegah isolasi kabel menjadi getas dan terkelupas seiring berjalannya waktu, yang bisa memicu hubungan arus pendek listrik (korsleting).

Kesalahan Fatal yang Bikin AC Cepat Rusak

Kesalahan yang paling sering ditemukan di lapangan adalah mengabaikan kemiringan pipa drainase. Jika pipa pembuangan air dipasang mendatar atau bahkan menanjak, air akan menggenang di bak penampungan indoor, memicu tumbuhnya lumut dan jamur yang menyebabkan bau tidak sedap serta kebocoran air ke dalam ruangan. Pastikan ada kemiringan minimal 1cm untuk setiap 1 meter panjang pipa pembuangan.

Kesalahan fatal lainnya adalah memasang unit outdoor di tempat yang terkena sinar matahari langsung secara terus-menerus tanpa pelindung. Suhu panas matahari yang ekstrem akan menambah beban kerja kompresor untuk mendinginkan refrigeran, yang berujung pada lonjakan tagihan listrik hingga 20%. Memberikan peneduh atau shading pada unit outdoor bisa sangat membantu menjaga efisiensi mesin tetap tinggi.

Tabel berikut merangkum perbedaan dampak antara pemasangan yang benar vs asal-asalan:

Cara Pilih Teknisi Instalasi AC yang Bisa Diandalkan

Memilih siapa yang melakukan cara pasang AC split di rumah Anda sama pentingnya dengan memilih merk AC itu sendiri. Teknisi yang berkualitas biasanya membawa peralatan lengkap, termasuk manifold gauge, tang ampere, dan yang paling penting adalah mesin vakum. Jangan ragu untuk bertanya apakah mereka akan melakukan proses vakum pada unit Anda, karena teknisi profesional tidak akan keberatan menjelaskan prosedur standar tersebut kepada pelanggan.

Selain peralatan, perhatikan juga apakah mereka memberikan garansi pemasangan. Garansi instalasi biasanya berlaku selama 1 hingga 3 bulan untuk menjamin bahwa tidak ada kebocoran refrigeran atau masalah drainase setelah pemasangan selesai. Teknisi dari dealer resmi atau jasa profesional yang terpercaya biasanya memberikan laporan hasil pemasangan, termasuk data tekanan refrigeran dan arus listrik (ampere) saat unit beroperasi pertama kali.

Setelah Anda menemukan teknisi yang tepat dan proses instalasi selesai, simpanlah kartu garansi dan nota pemasangan dengan baik. Untuk mendapatkan informasi lebih mendalam mengenai sistem pendingin udara dan berbagai jenis unit yang tersedia, Anda bisa merujuk pada panduan lengkap mengenai AC Split: 7 Pilihan Tipe dan Panduan Memilih untuk Rumah untuk memahami fitur-fitur yang perlu dirawat secara berkala. Dengan pemasangan yang benar, Anda telah memastikan kenyamanan keluarga dan keawetan perangkat elektronik di rumah Anda untuk jangka panjang.
